OBAN 150

OFFICE

NORME DI RIFERIMENTO

EN 60598-1 │ EN 60598-2-3 │ EN 62471 │ EN 55015 │ EN 61547 │ EN 61000-3-2 │ EN 61000-3-3

CERTIFICAZIONI

Conformità

Marcatura CE

Sicurezza fotobiologica

Gruppo di rischio 0, EN 62471

Classi di isolamento

Classe di isolamento I

Classi di protezione

Grado di protezione IP20Resistenza agli urti IK02

Classe energetica

Classe energetica CClasse energetica D

UGR minore di 16Garanzia 5 anni

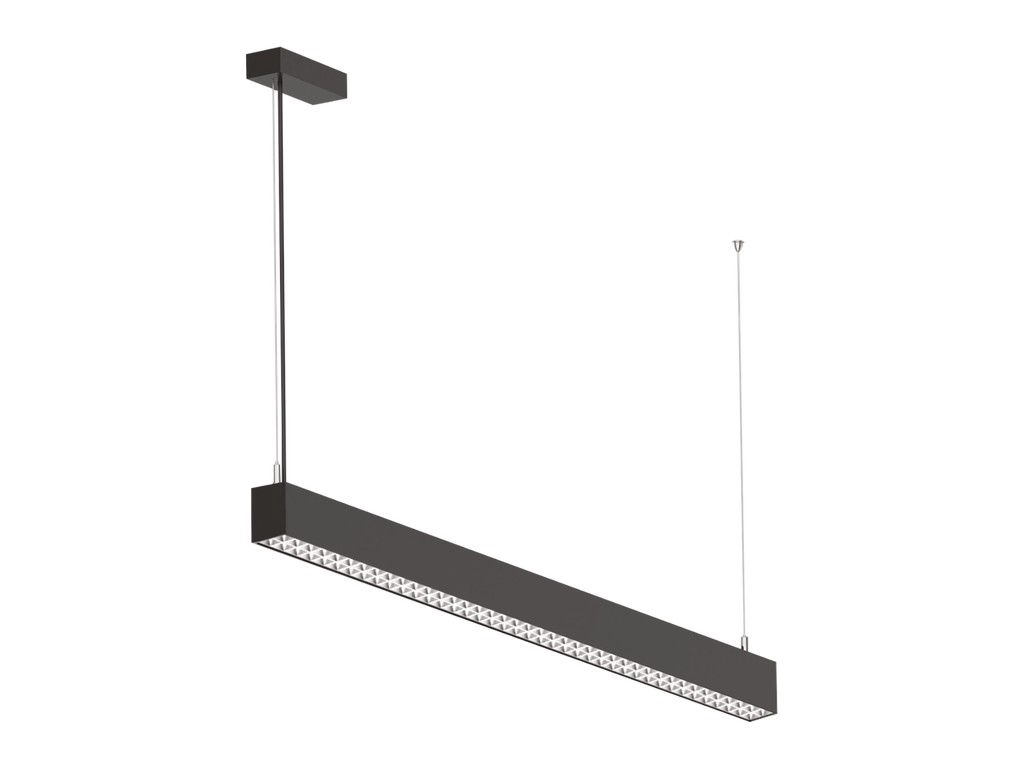

OBAN 150, lineare LED a sospensione con riflettore Dark-light

DISEGNI TECNICI

OBAN 150: disegno tecnico quotato, luce diretta e luce indiretta
OBAN 150: kit sospensione, codici LIKTOB150SPDAB e LIKTOB150SPDAW
PotenzaPesoDimensioni
38 W3,60 Kg1505x57x76 mm
53 W3,81 Kg1505x57x76 + 1403×17,5×7 mm

CARATTERISTICHE GENERALI

Tensione in ingresso220-240Vac │50/60Hz
Corrente alimentazione LED1200 mA (Pmax 38/53W)
Fattore di potenza≥0.90 (a pieno carico)
Mantenimento flusso luminoso> 50.000 h (L80B20)
Temperatura di esercizio-20°C/+45°C
Funzionalità di serieDALI2
Potenza38-32-28-19W (luce diretta) │ 53-45-38-26W (luce diretta-indiretta)

MATERIALI

Corpo illuminanteAlluminio estruso ed anodizzato
Gruppo otticoModulo diretta: riflettore Dark-light │ Modulo indiretta: diffusore opale
Sistema di fissaggioPlafone (standard) │ Sospensione su richiesta
Colore corpo lampadaNero (RAL 9005) standard │ Bianco (RAL 9016) su richiesta

SPECIFICHE LED

Dati LED 4000K150 lm/W │ Tj=25°C │ ≤ 5 step MacAdam
Temperatura di colore2xCCT configurabile: 3000 K, 4000 K
Indice di Resa Cromatica (CRI)CRI > 90

DISTRIBUZIONI FOTOMETRICHE

Luce diretta 60°

OBAN 150, luce diretta 60°: curva fotometrica

Luce diretta-indiretta 60°-110°

OBAN 150, luce diretta-indiretta 60°-110°: curva fotometrica

Il database fotometrico in formato IES/LDT è contenuto nell’area riservata – download.
E’ necessario registrarsi e accedere per scaricare il file relativo a questo prodotto. Clicca qui per accedere al database fotometrico

DATI FOTOMETRICI

I dati fotometrici misurati sono riferiti a corpi illuminanti con indice di resa cromatica > 90 e temperatura di colore 4000 K.

Al fine di ottenere flussi luminosi ed efficienze di corpi illuminanti, diversi da quelli sopraindicati per ottica e/o indice di resa cromatica e/o temperatura di colore, utilizzare i fattori di conversione riportati nelle tabelle.

Luce diretta 60°

Codice prodottoI [mA]Flusso luminoso
[lm]		Potenza
[W]		Efficienza
[lm/W]
LIOB038150B934DA12005.09238134
LIOB038150B934DA10004.28832134
LIOB038150B934DA9003.75228134
LIOB038150B934DA6002.54619134

Luce diretta 60° e indiretta 110°

Codice prodottoI [mA]Flusso luminoso
[lm]		Potenza
[W]		Efficienza
[lm/W]
LIOB038150B934DA + LIKTOB150UPM93412005.092 + 2.22238 + 15138
LIOB038150B934DA + LIKTOB150UPM93410004.288 + 1.92232 + 13138
LIOB038150B934DA + LIKTOB150UPM9349003.752 + 1.49228 + 10138
LIOB038150B934DA + LIKTOB150UPM9346002.546 + 1.04219 + 7138

Fattore di conversione del flusso luminoso in funzione della temperatura di colore

CCT [K]Moltiplicatore del flusso
30000,94

ACCESSORI

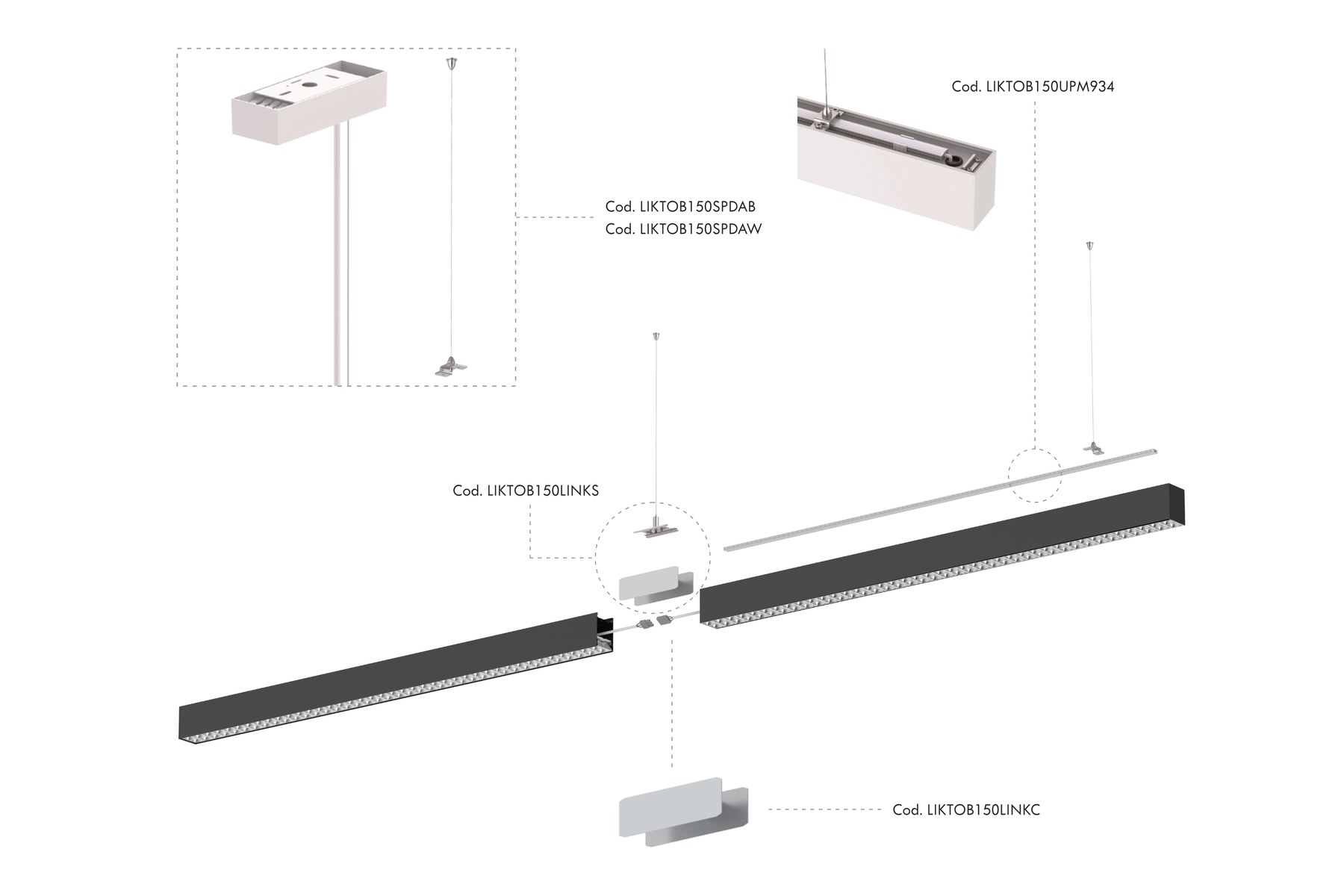

Accessori di OBAN 150: luce indiretta, kit sospensione e kit di connessione lineare

Cod. LIKTOB150UPM934
Lineare LED Oban 150 luce indiretta 15/13/10/7W 2xCCT

Cod. LIKTOB150SPDAB
Kit sospensione Oban, nero

Cod. LIKTOB150SPDAW
Kit sospensione Oban, bianco (su richiesta)

Cod. LIKTOB150LINKS
Kit connessione lineare Oban 150, montaggio a sospensione

Cod. LIKTOB150LINKC
Kit connessione lineare Oban 150, montaggio a plafone
